　７月２日（土）に開催された『令和４年度第６回熊本県高校生溶接技術競技会』において，団体の部，個人の部ともに優勝しました。団体の部は昨年度に引き続き２連覇，個人の部はなんと５連覇です。
　結果の詳細は，
【団体の部】
　　優勝：熊工Aチーム（２連覇），第３位：熊工Bチーム
【個人の部】
　　優勝：熊工（５連覇），第３位(優秀賞)：熊工，第５位(優秀賞)：熊工
　　のほか，第６位(優良賞)，第９位(優良賞) と上位１０位内に５名が入賞しました。

　表彰式は，令和４年９月１０日（土）に熊本県産業技術センターで行われます。
この優勝杯を持ち帰ることができました
　また，九州大会は，令和４年８月２０日（土）大分県での開催ですが，コロナ禍の中，競技会は昨年度同様各県で開催されることになり，熊本県は，令和４年８月１７日（水）です。
　これまでの熊本県勢の九州大会での最高成績は，団体の部では，本科の第６回鹿児島大会および第７回沖縄大会時の第３位です。今年こそはこれを上回る熊本県勢初優勝ができるように頑張ります！

サーミスタ作製
　サーミスタ(Thermistor)とは，温度変化に対して電気抵抗の変化の大きいセラミックスの抵抗体（温度感知素子）のことです。この現象を利用し，温度を測定するセンサとして利用されています。
　材料技術科では，３種類の原料から機能性材料の１つである＂サーミスタ＂を作製する実習を行っています。サーミスタはセラミックスなので，作製するには精密な温度制御ができる高温電気炉が必要です。
　３年次には，自作サーミスタとマイコンボードARDUINOを使って『簡易電子体温計』をつくり，実際に温度を計り，どれくらいの誤差があるか調べます。
　材料技術科は，溶接や旋盤を使ったものづくりのほか，
・機能性材料をつくる
・人工ルビーをつくる
・バイオマス固体燃料をつくる
という材料技術科ならではのものづくりもできます。

【作製手順】

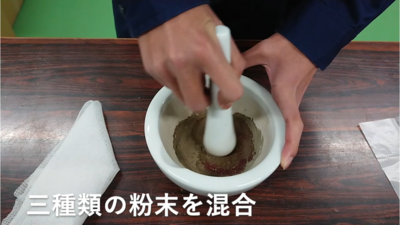

３種類の粉末を電子天秤で計り取ります	計り取った各粉末をよく混合します

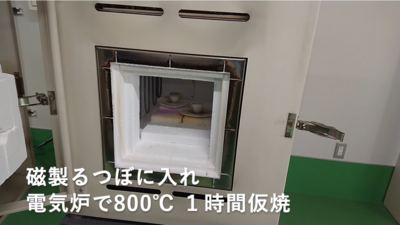

混合粉末を磁製るつぼに入れ...	電気炉内にセットし...
８００℃で１時間仮焼します	仮焼した粉末を乳鉢で粉砕･混合します

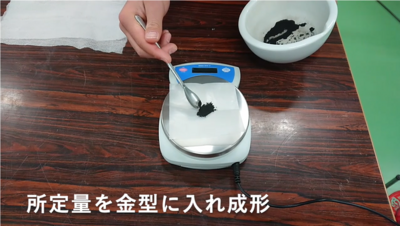

所定量を電子天秤で計り取り...	金型に充填し...
加圧機で加圧成形します	荷重は１トンです
成形したペレットを再び電気炉にセット	１０００℃で１時間焼結します

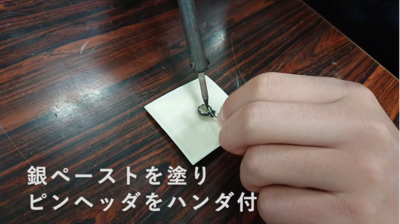

焼結完了したサーミスタ素子 何の変哲もない黒いペレット	サーミスタ素子の両面に銀ペーストを塗布
ピンヘッダをはんだ付け	リード線を取り付けて完成！！

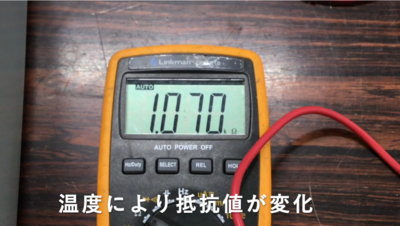

サーミスタとして機能するか温度特性を測定	温度変化による抵抗値の変化を記録します

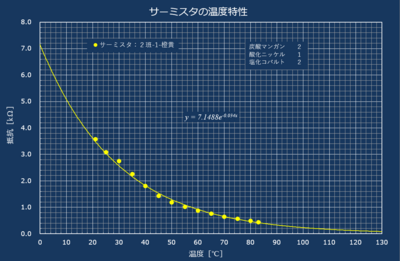

データをEXCELに入力し，グラフ化･解析	温度特性グラフ 各データは解析した曲線上に乗っています 成功です！！

　令和４年７月２日土曜日，熊本県産業技術センターで『令和４年度第６回熊本県高校生溶接技術競技会』が開催され，材料技術科から２チーム６名が出場しました。材料技術科は昨年度優勝しており，本年度は２連覇を目指して練習してきました。
　出場校は本校の他，天草工業高校（２チーム６名），八代工業高校（２チーム６名），小川工業高校（１チーム３名と個人の部２名）でした。
　開会式，競技上の注意・説明の後，３班に分かれて競技が開始されました。材料技術科Ａチームは第２班，材料技術科Ｂチームは第３班に出場。結果は今月末にわかります。

【開会式・競技上の注意・説明】


【競技前準備】
ゼッケンを受け取り，溶接棒，工具等揃っているか最終チェック

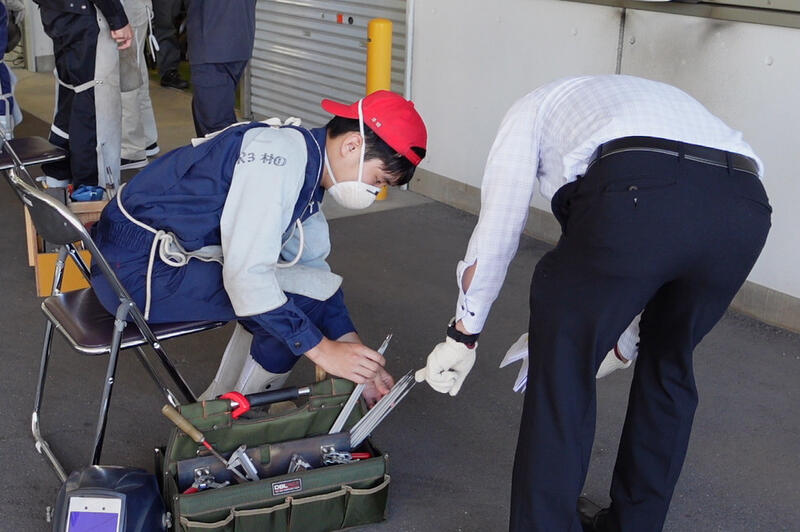

【審査委員による工具・溶接棒確認】
申請した溶接棒を使用しなければなりません。


【競技開始・開先加工】
溶接前の重要な鋼材の前処理です。念入りに行います。


【溶接】
競技場内には，選手，審査委員，溶接協会関係者しか入れません。
下の写真は，アーク溶接を行っている際のアークによる光の様子です。


【溶接終了・作品提出】
外観検査，表曲げ，裏曲げ等いくつかの項目ごとに採点されます。

【優勝杯】
下の写真は，本競技会の優勝杯です。結果は，今月下旬に出ます。優勝杯を手にするのはどこの学校でしょうか。
