絶縁抵抗の測定と接地抵抗の測定

 今回の工業技術基礎の実習は、電気科11班の「絶縁抵抗計による絶縁抵抗の測定」と「接地抵抗計による接地抵抗の測定」を紹介します。

 この2つの実習は、「第2種電気工事士」の筆記試験にも出題されることが多く、1年の終わりから第2種電気工事の勉強をしますので、本校では毎年この時期に「絶縁抵抗の測定」と「接地抵抗の測定」を行っています。


     絶縁抵抗計による変圧器の測定                測定後は、各自でまとめます


                   各実習棟にある表示板を確認します

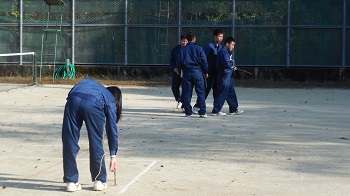

                   テニスコートでの接地抵抗の測定


                      グラウンドでの接地抵抗の測定
